Перед тем, как соединиться с любой системой автомобиля (электронным блоком управления), необходимо выбрать модель автомобиля.
Почему очень важно выбрать модель автомобиля правильно?
По этой информации программа определяет необходимые для работы данные - перечень блоков управления, которые производитель может устанавливать в автомобиль, возможные протоколы передачи данных для каждого из этих ЭБУ, тип двигателя и т.п.
При неверном выборе модели возможны ошибки при диагностике - отсутствие расшифровки кодов ошибок, неверное отображение потока данных и схем, отсутствие важных функций или просто невозможность связаться с выбранным ЭБУ.

Выбрать модель можно несколькими способами:

1. Автоматически.
2. Вручную.
3. Вход через "Все модели".

Рассмотрим каждый из них подробней.

1. Автоматический выбор модели происходит через функцию поиска по идентификационному номеру транспортного средства (далее VIN).
VIN содержит информацию о стране производства, модели, году выпуска и серийном номере автомобиля.

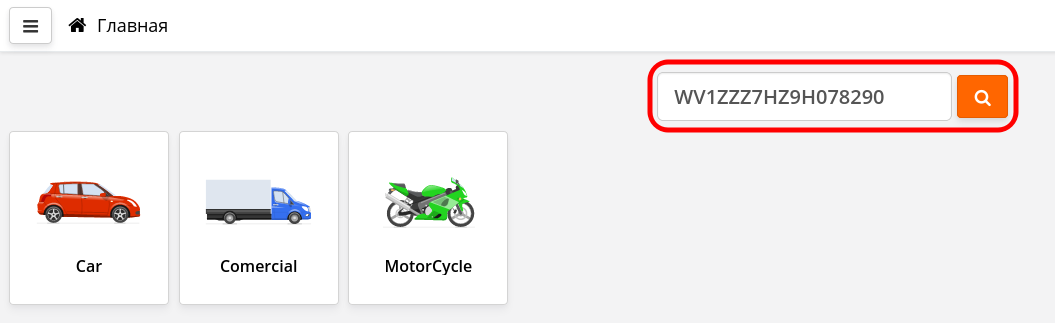

Для автоматического поиска модели по VIN, подключите сканер к автомобилю, включите зажигание и нажмите на значок с лупой в верхней части основного окна программы.

Программа попытается подключиться к автомобилю по разным протоколам связи и прочитать VIN из блока управления двигателем.
Если номер будет прочитан успешно, программа или сразу выберет правильную модель автомобиля и его год выпуска, или предложит выбор из нескольких моделей, которые соответствуют этому VIN.
Если программа не смогла прочитать VIN (это возможно в очень старых моделях 1994-2001 гг.), можно ввести его вручную, в поле рядом со значком лупы.

При этом программа будет определять модель по введенному номеру, без подключения к автомобилю.
Это самый правильный способ определения модели - в списке будут только те ЭБУ, которые производитель устанавливает в данной модели, при установлении связи с каждым ЭБУ будут использоваться только те протоколы связи, которые он может поддерживать.
Мы рекомендуем всегда использовать этот способ.

2. Ручной выбор модели можно использовать только если вы абсолютно точно знаете все необходимые параметры - модельный ряд, год выпуска, вариант и двигатель.
Если не уверены - используйте или автоматический способ или вход через "Все модели".

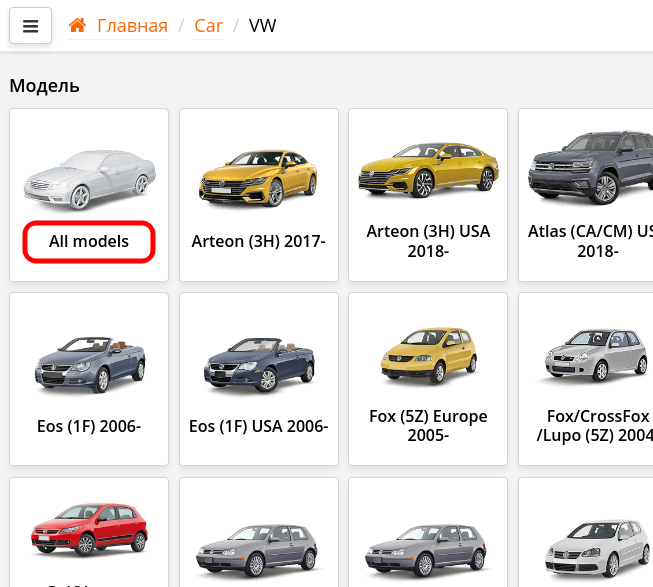

3. Вход через "Все модели".

Этот вариант не требует от диагноста дополнительной информации, но у него есть особенности - отображаются ВСЕ возможные системы, когда либо устанавливаемые в автомобилях всех возможных моделей (более 170 систем), и при работе с ними используются ВСЕ возможные протоколы связи. Также, при работе с ЭБУ не будут отображаться схемы и ведомые функции.
Если с этим вариантом использовать автопоиск, то из-за большого количества систем он может занять очень много времени.
Вход через "Все модели" мы рекомендуем использовать, если вам нужно подключиться к новому ЭБУ, которым вы дооборудовали автомобиль и который не был установлен при производстве.
Например это может быть блок управления прицепом, круиз контроль, контроль давления в шинах и т.п.
Его можно использовать и если вам нужно быстро подключиться к определенному блоку управления.


Мы рекомендуем начинать работу с автомобилем в следующей последовательности:

1. Выполнить поиск модели по VIN.
2. Выбрать вариант и двигатель.
3. Выполнить автопоиск блоков управления

В результате вы получите реальный список блоков управления, установленных в конкретном автомобиле, с их ошибками (если они есть) и состояние связи с этими ЭБУ.
Эта информация уже позволяет сделать выводы об общем состоянии автомобиля.



Может быть полезна информация, где найти VIN автомобиля и буквенный код двигателя.

В зависимости от модели авто, VIN может располагаться в нескольких местах:

1. VIN номер находится на верхней части щитка передней части автомобиля, в центре или правее от центра.
2. На перегородке моторного отсека со стороны водосборника в проёме пластикового щитка.
3. Под лобовым стеклом, с левой стороны.
4. На задней поперечной стенке моторного отделения.
5. На туннеле кузова, около заднего сиденья.
6. В надколёсной нише правого переднего колеса на лонжероне снаружи.
7. Снаружи на передней панели кузова справа ниже ветрового стекла.

Код двигателя можно найти в моторном отсеке:

1. На блоке цилиндров слева, сзади слева, перед головкой блока цилиндров второго ряда.
2. На стыке двигателя и коробки передач.
3. На наклейках на головке блока цилиндров, на защитной крышке зубчатого ремня или впускном коллекторе.

Так же, VIN автомобиля и буквенный код двигателя можно найти на сервисной наклейке.
Эта наклейка состоит из двух частей. Одна часть закреплена в багажнике автомобиля (внутренняя сторона капота, днище, на боковой поверхности отсека под запаску и т.п.), другая приклеена в сервисной книжке.

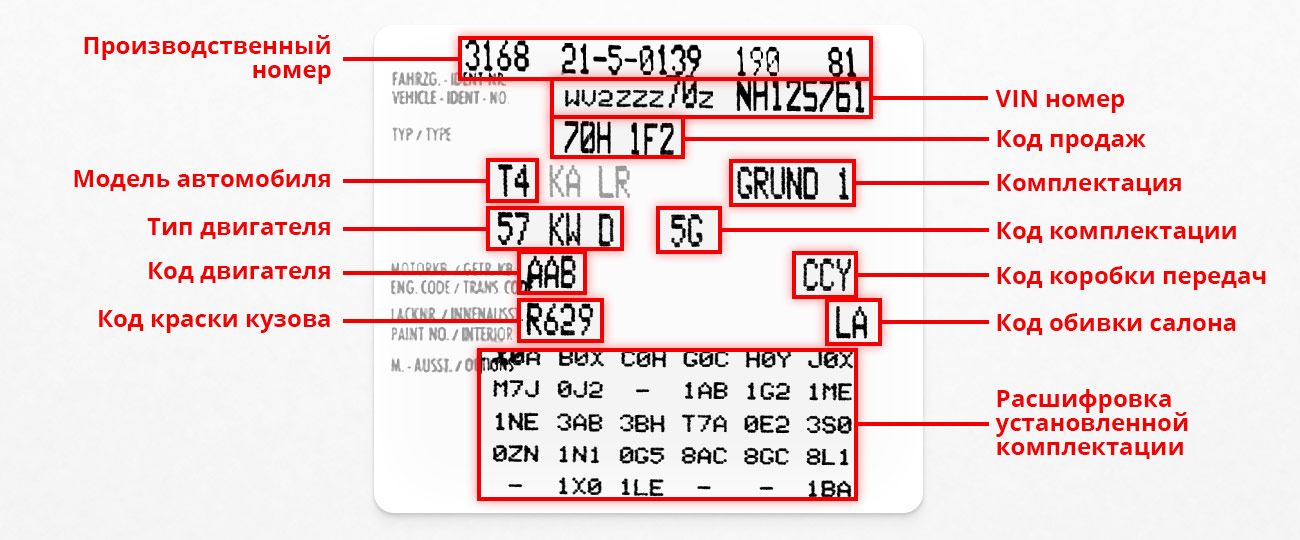

Сервисная наклейка содержит данные о серийном номере, идентификационном номере транспортного средства, типе транспортного средства, цвете кузова и отделке транспортного средства на основе заводского кода, серии двигателя и соответствующей мощности и оборудования, установленного на транспортном средстве.

Тип наклейки, присутствующей в сервисной книжке.

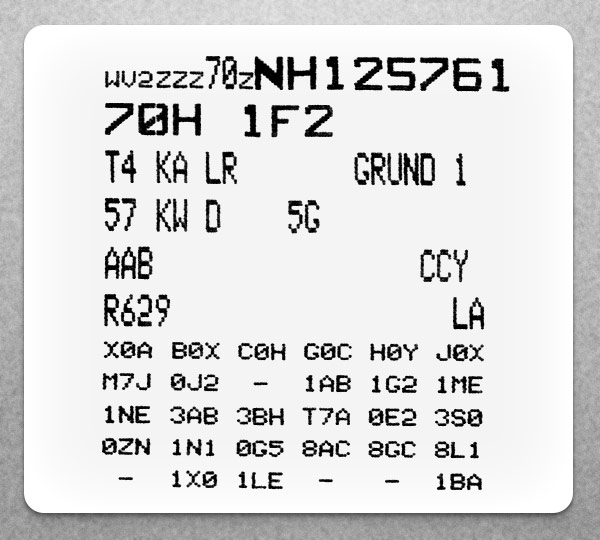

Тип сервисной наклейки, прикрепленной к багажнику.
