Иммобилайзер SMARTRA
Описание
Система SMARTRA применяется на большинстве моделей Hyundai Accent (включая автомобили, собранные на ТагАЗе). Эта система состоит из ECM (электронный блок управления двигателя внутреннего сгорания) и модуля SMARTRA.
В старых системах модуль SMARTRA является обычным ретранслятором радио сигнала в цифровой код и не содержит в себе никакой информации. В новых системах модуль SMARTRA синхронизирован с ECM, поэтому программа диагностики имеет отличия от старой версии. Функции иммобилайзера в данной системе выполняет ECM (электронный блок управления двигателя внутреннего сгорания). Он проверяет подлинность ключа, сравнивая код с чипа-транспонрдера (TRANSPONDER) с кодом в EEPROM блока.
В моделях Kia/Hyundai используются различные чип-транспондеры.
Поток данных

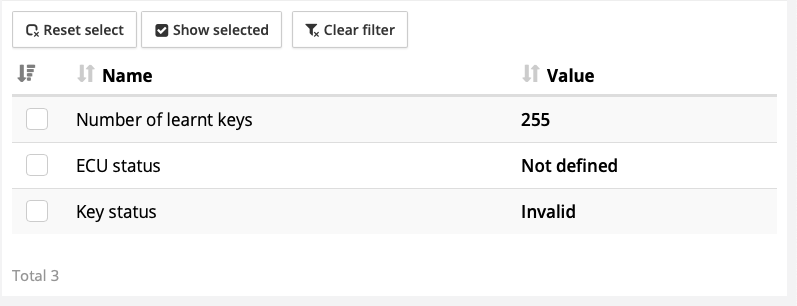

В закладке «Поток данных» (Data stream) можно увидеть статус противоугонной системы:
- No. of learnt key (колличество обученных ключей). Может быть равным 0, 1, 2, 3, 4.
- ECM status (состояние ECM). Может иметь следующие значения:
- VIRGIN – если блок новый
- LEARNT – если блок обучен
- NEUTRAL – если блок переведен в нейтральный режим.
- Key status (состояние ключа). Проверка этого параметра происходит при включении зажигания. Может иметь следующие значения:
- VIRGIN – если ключ новый (никогда не использовался ранее)
- LEARNT – если ключ обучен и привязан к данному ECM
- INVALID – если ключ не прошел проверку подлинности.
- SMARTRA status (состояние SMARTRA) (только в системах нового типа). Может иметь следующие значения:
- VIRGIN – если блок новый
- LEARNT – если блок обучен
- NEUTRAL – если блок переведен в нейтральный режим
- LOCKED – если был неверно введен PIN или пароль более трех раз.

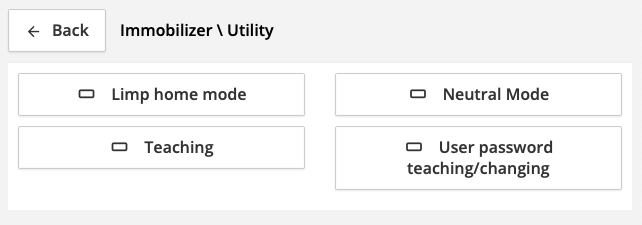

Функции для работы с иммобилайзером
User password teaching/changing (обучение/изменение пароля владельца автомобиля)
Используется для установки/изменения пароля владельца автомобиля. Пароль состоит из 4 цифр (как правило, установлен следующий заводской код: 1234). Пароль служит для аварийной заводки автомобиля или перевода иммобилайзера в Limp Home режим (Limp Home mode).
Внимание! Если пароль введен неверно подряд 3 раза, то система блокируется на 1 час, отсоединение АКБ и повторная подача питания возобновляет отсчет таймера.
Programm transponder key (программирование ключа)

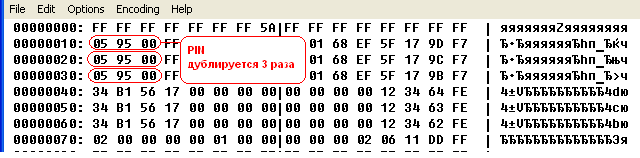

Используется для обучения новых ключей или повторного обучения ключей, привязанных к данному блоку ECM до перевода его в нейтральный режим (neutral mode). Для выполнения этой функции необходимо знать PIN-код (или просто PIN) из 6 цифр. PIN присваивается индивидуально каждому автомобилю и генерируется на заводе по VIN-номеру. Если PIN-код неизвестен, то его можно найти в EEPROM блока ECM.
Внимание! Если PIN введен неверно подряд 3 раза, то система блокируется на 1 час, отсоединение АКБ и повторная подача питания возобновляет отсчет таймера.
Под новым ключом понимается ключ, ни разу не записанный в другой ECM. Если ключ был привязан к другому ECM, то он закрыт и не может использоваться для привязки к другому блоку.
Neutral mode (нейтральный режим)
Используется для перевода блока в нейтральный режим. В режиме нейтрализации происходит рассинхронизация ключей и блока. После этого блок готов для привязки новых ключей или для повторной прописки ключей, которые рассинхронизировались после перевода в этот режим. Данная функция необходима, если блок был снят с другого автомобиля и нужно прописать новые ключи. Для выполнения этой функции необходимо знать PIN-код (см. функцию Programm transponder key).
Limp Home mode (режим Limp Home)
Используется для перевода иммобилайзера в режим Limp Home. После перевода в этот режим, лампа иммобилайзера будет мигать. Для старта двигателя нужно будет ввести пароль, используя специальную последовательность включения/выключения зажигания.
Smartra neutral mode (SMARTRA нейтральный режим)
Используется для перевода блока SMARTRA в нейтральный режим. Данная функция предусмотрена только для систем нового типа. В режиме нейтрализации происходит рассинхронизация блока ECM и SMARTRA, после этого блок готов к привязке новых ключей или повторной прописке ключей, которые рассинхронизировались после перевода блока в нейтральный режим. Эта функция необходима в том случае, если блок SMARTRA был снят с другого автомобиля и надо прописать новые ключи. Для выполнения этой функции необходимо знать PIN (см. функцию Programm transponder key).
